Schnurführung VSE-Pförtner
Bilder und Videos zur korrekten Schnurführung und zur Behebung von Fehlern.

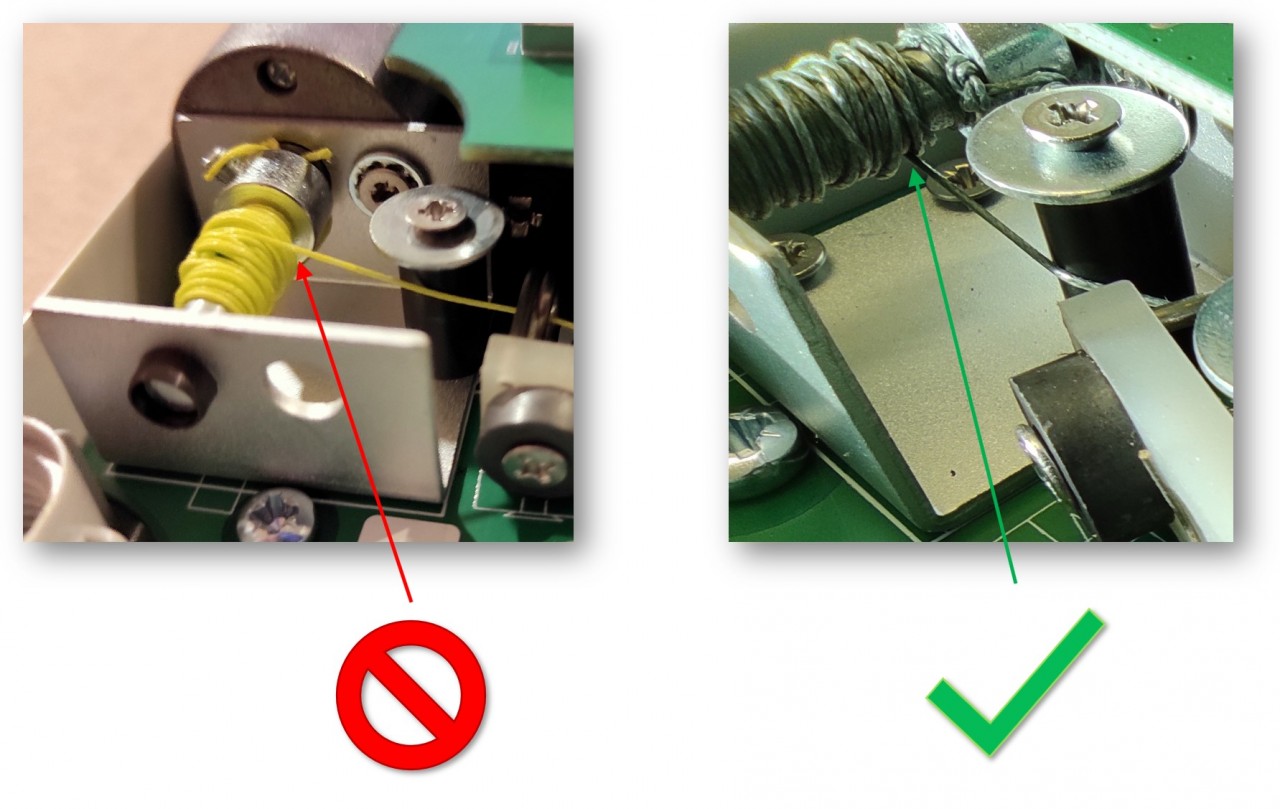

umgespulte Schnur - Variante 1
Fehler wird per LED und Display angezeigt. Korrektur mittels Bedienung der manuellen Steuerung.
umgespulte Schnur - Variante 2
Fehler wird über Entspannen der Endschalter per Zange gelöst.

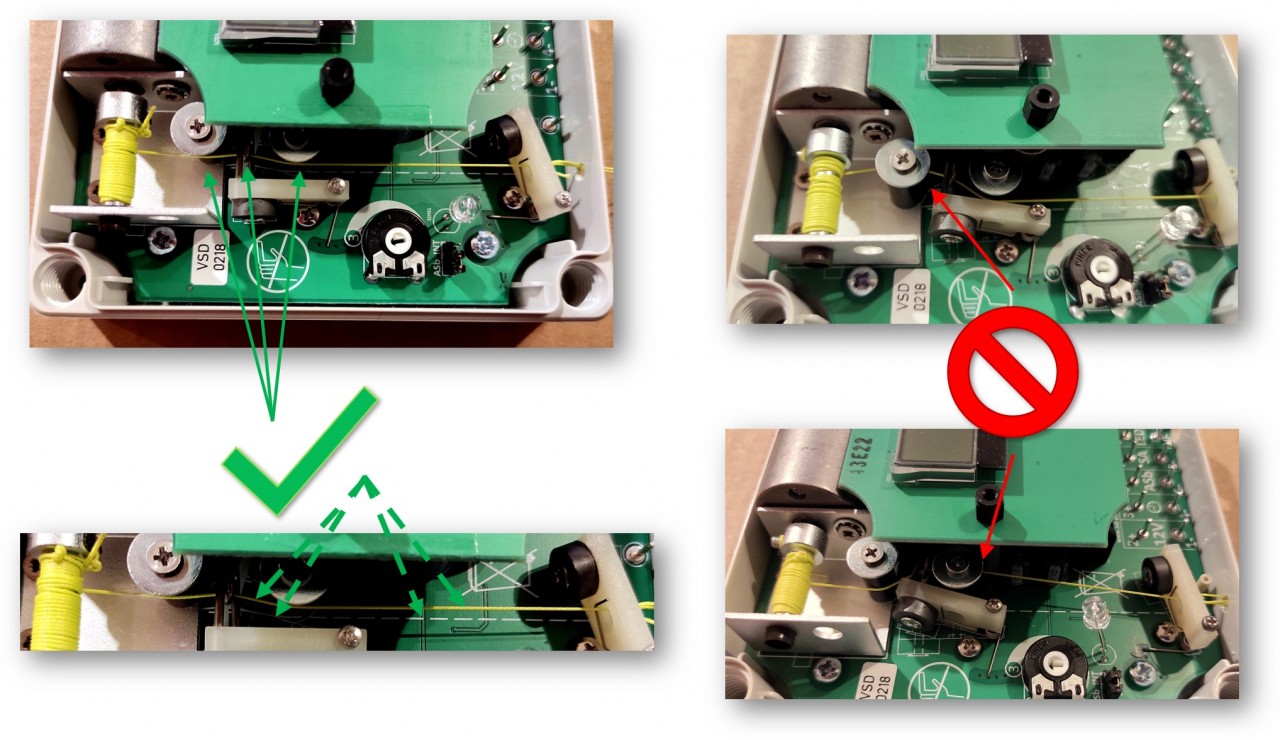

Schnur falsch - rechts an oberer Rolle vorbei
Schnur geht an oberer Rolle rechts vorbei. Lösungsansatz, Schnur wird entspannt und über die obere Rolle gehoben.
Verläuft die Schnur falsch durchs Gerät, kann es dazu kommen, dass nicht mehr geschlossen wird.
Schnur falsch - an unterer Rolle rechts vorbei - Variante 1
Schnur läuft an unterer Rolle rechts vorbei. Schnur wird mit Hilfe von Pinzette über Rolle gehoben, der Endschalter dafür betätigt um Schnur zu entspannen.
In diesem Fall kann es sein, dass das Gerät nicht mehr schließt.
Schnur falsch - an unterer Rolle rechts vorbei - Variante 2
Die Schnur geht rechts an der unteren Rolle vorbei. Zum korrigieren der Schnurführung wird die Rolle kurz abgeschraubt, die Schnur auf die richtig Seite korrigiert und die Rolle wieder festgeschraubt. Sollte der Endschalter nicht mehr beweglich gemacht werden, ist das eine Lösung. Bei dieser Schnurführung kann es sein, dass das Gerät nicht mehr schließt.
Schnur falsch - an unterer Rolle rechts vorbei - Variante 3
Die Schnur verläuft an der rechten Seite der unteren Rolle. Die Schnur wird mit Hilfe einer Zange entspannt, um die Schnurführung mittels Pinzette zu korrigieren. Das Lösen mittels Zange kann ebenfalls zum Einsatz kommen, wenn die Schnur sehr viel straffer gespannt ist, und sich nicht anders lösen lässt.
Bei diesem Fehler kann es sein, dass das Gerät nicht mehr schließt.
