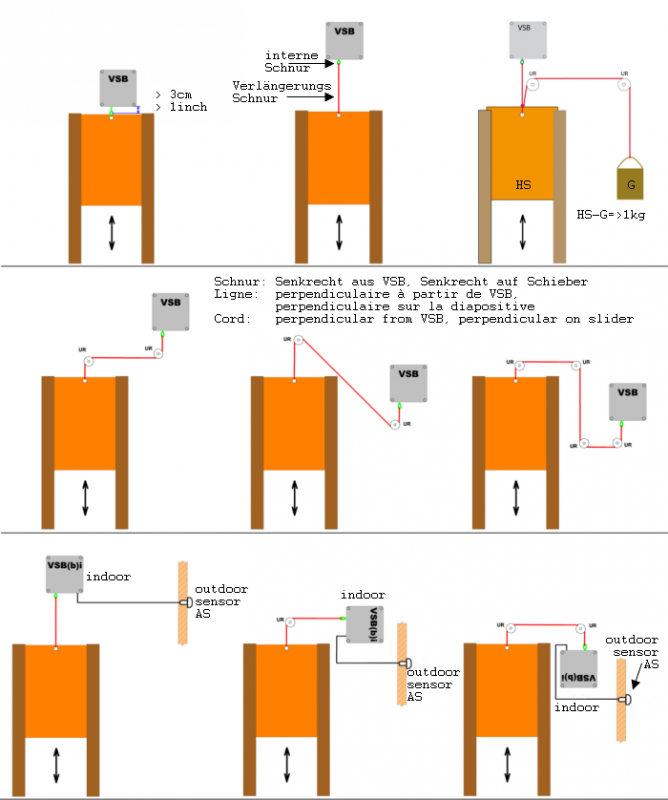

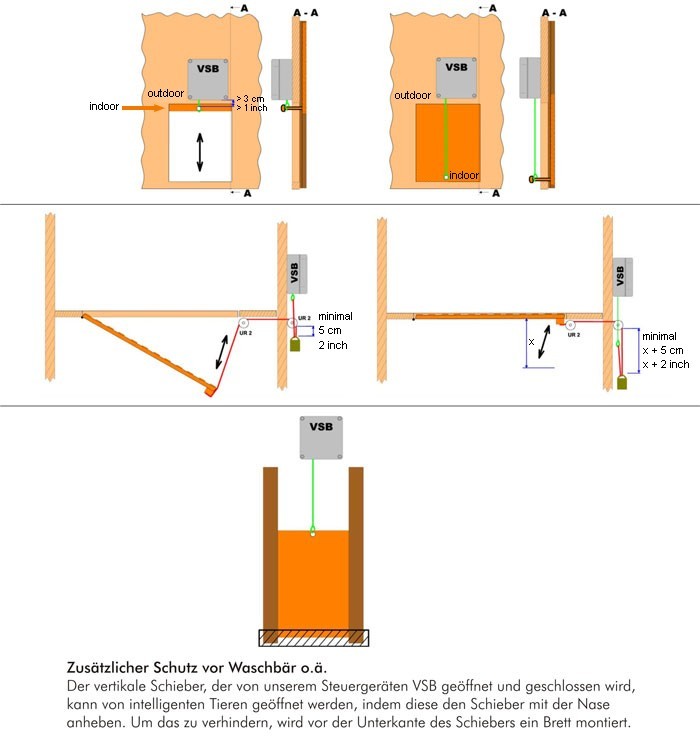

Montagebeispiele - Skizzen
Zum Verbinden von Schieber und
Pförtner, sowie als Verlängerung bei individuellen Montagen, darf nie
ein schweres Verbindungsstück oder Verlängerung, wie z.B. eine Kette
oder ein schwerer Karabiner benutzt werden ! Das Einzige, was regulär an
der Schnur des Pförtners ziehen darf, ist die Klappe selbst. Setzt diese
auf dem Boden auf, entfällt das Gewicht am Pförtner und der Motor
stoppt regulär. Zieht danach noch etwas zusätzlich an der Klappe, führt
dies zu Fehlfunktionen im Betrieb (z.B. umgespulte Schnur).
"Verlängerungsschnur" meint immer eine Art (nicht flexible) Maurerschnur, Angelschnur o.ä.
passende Artikel

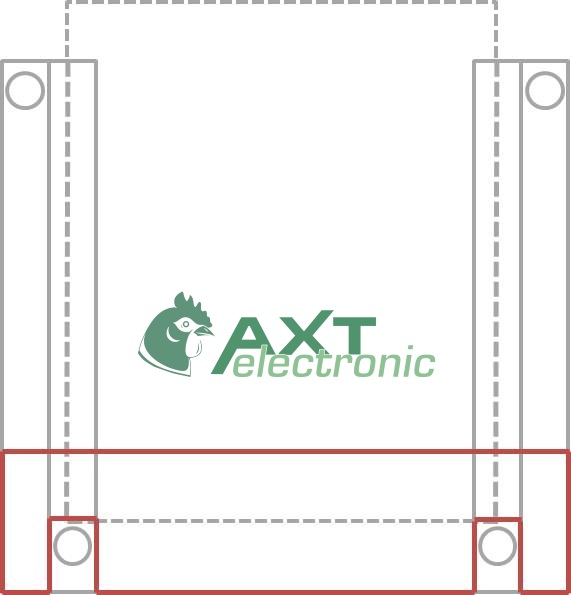

Schutzschiene für unsere Geflügelhausschieber in den drei passenden Größen für: HS mHS gHS Die Schutzschiene verhindert, dass Marder und Füchse unter das Schieberblech gelangen und dieses aufdrücken. Das bietet Ihren Tieren zusätzliche Sicherheit. Die Schiene kann gleichzeitig auch als Montagehilfe dienen. Montage: Schiene anlegen, in den Schlitzen markieren, Schienen mit unteren Bohrlöchern an Markierung ausrichten und festschrauben. Danach müssen Sie die Schiene mit der Wasserwaage nach oben gerade ausrichten und festschrauben. Der Abstand zwischen den Schienen ist dann passend. Der Schieber hat entsprechend ausreichend Spiel, sodass er frei beweglich in den Schienen läuft. Material: Aluminium
Beschreibung: Schieber zum Verschließen von Stallungen, wie zum Beispiel von Hühnerhäusern (Zubehör zu Elektronischen Pförtner VSB+ST oder VSBb) Montagehinweis 1: Die Schienen haben ein H-Profil. Die unteren Bohrlöcher sitzen innen. Die oberen Bohrlöcher außerhalb. Somit kann der Schieber nicht blockieren. Montagehinweis 2: Der Schieber läuft jeweils zirka 1 cm in den Schienen. Sollen die Schienen bündig mit dem Loch montiert werden, darf das Loch maximal 20 cm breit sein (22 - (2 x 1) = 20 cm). Wir emfehlen dennoch zu warten, bis Sie die Schienen anhalten und das Loch somit passend zuschneiden können. Technische Daten: Schieberhöhe: 330 mm Schieberbreite: 220 mm Schiebergewicht: 300 g Schienenhöhe: 595 mm Schienenbreite: 20 mm Lieferumfang: 2 x Schienen 1 x Schieber Montagematerial
Beschreibung: Mittelgroßer Schieber zum Verschließen von Stallungen wie zum Beispiel Entenhäuser (Zubehör zu Elektronischen Pförtner VSB+ST oder VSBb) Montagehinweis 1: Die Schienen haben ein H-Profil. Die unteren Bohrlöcher sitzen innen. Die oberen Bohrlöcher außerhalb. Somit kann der Schieber nicht blockieren. Montagehinweis 2: Der Schieber läuft jeweils zirka 1 cm in den Schienen. Sollen die Schienen also bündig mit dem Loch montiert werden, darf das Loch maximal 28 cm breit sein (30 - (2 x 1) = 28 cm). Wir emfehlen dennoch zu warten, bis Sie die Schienen anhalten und das Loch somit passend zuschneiden können. Technische Daten: Schieberhöhe: 400 mm Schieberbreite: 300 mm Schiebergewicht: 500 g Schienenhöhe: 695 mm Schienenbreite: 20 mm Lieferumfang: 2 x Schienen 1 x Schieber Montagematerial
Beschreibung: Großer Schieber zum Verschließen von Stallungen wie zum Beispiel Gänsehäuser (Zubehör des elektronischen Pförtner VSB+ST oder VSBb). Montagehinweis 1: Die Schienen haben ein H-Profil. Die unteren Bohrlöcher sitzen innen. Die oberen Bohrlöcher außerhalb. Somit kann der Schieber nicht blockieren. Montagehinweis 2: Der Schieber läuft jeweils zirka 1 cm in den Schienen. Sollen die Schienen bündig mit dem Loch montiert werden, darf das Loch maximal 31 cm breit sein (33 - (2x1) = 31 cm). Wir emfehlen dennoch zu warten, bis Sie die Schienen anhalten und das Loch somit passend zuschneiden können. Technische Daten: Schieberhöhe: 500 mm Schieberbreite: 330 mm Schiebergewicht: 800 g Schienenhöhe: 795 mm Schienenbreite: 20 mm Lieferumfang: 2x Schienen 1x Schieber Montagematerial

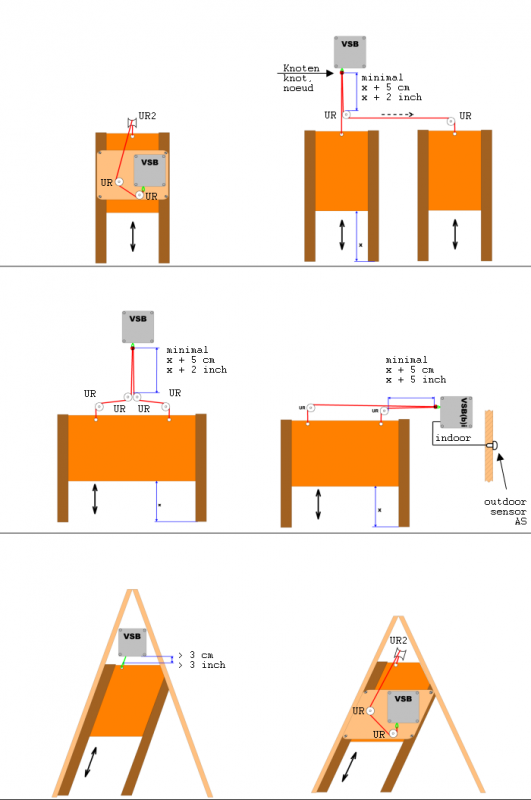

Beschreibung: Unsere Standard-Umlenkrollen UR kommen zum Einsatz, wenn die Bedienung mehrerer Schieber mit einem VSB realisiert werden soll oder VSB und Schieber nicht optimal zueinander platziert werden können (Führen einer Verlängerungsschnur). Montage: Varianten und Beispiele zur Montage des elektronischen Pförtners VSB mittels Umlenkrollen finden Sie unter Service und Dokumente. Technische Daten: Durchmesser: 40 mm Höhe: 8 mm Lieferumfang: 1 x Umlenkrolle mit Befestigungs- beziehungsweise Lagerschraube
Beschreibung: Unsere Spezial-Umlenkrollen UR2 kommen zum Einsatz, wenn kompliziertere Schließsysteme realisiert werden sollen (Führen einer Verlängerungsschnur). Montage: Varianten und Beispiele zur Montage des elektronischen Pförtners VSB mittels Umlenkrollen finden Sie unter Service und Dokumente. Technische Daten: Höhe: 43 mm Breite: 55 mm Länge: 20 mm Maße der integrierten Rolle: wie UR-VST Lieferumfang: 1 x Umlenkrolle Montagematerial
