Bilder Schnurführung VSB - Pförtner

Schauen Sie sich die wichtigsten Punkte der Schnurführung beim VSB an. Eine korrekt aufgespulte Schnur ist essentiell wichtig für die Funktion des Gerätes.

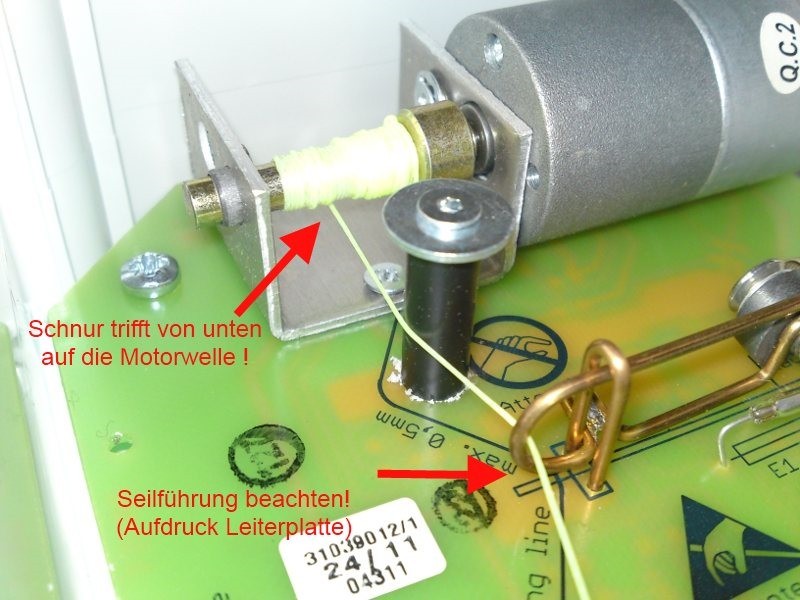

Detailansicht einer grünen Leiterplatte mit Elektromotor. Eine dünne hellgelbe Schnur ist um die Motorwelle gewickelt und kommt von unten. Sie folgt einer aufgedruckten Linie als Führung. Rote Pfeile und Text markieren die korrekte Montage.

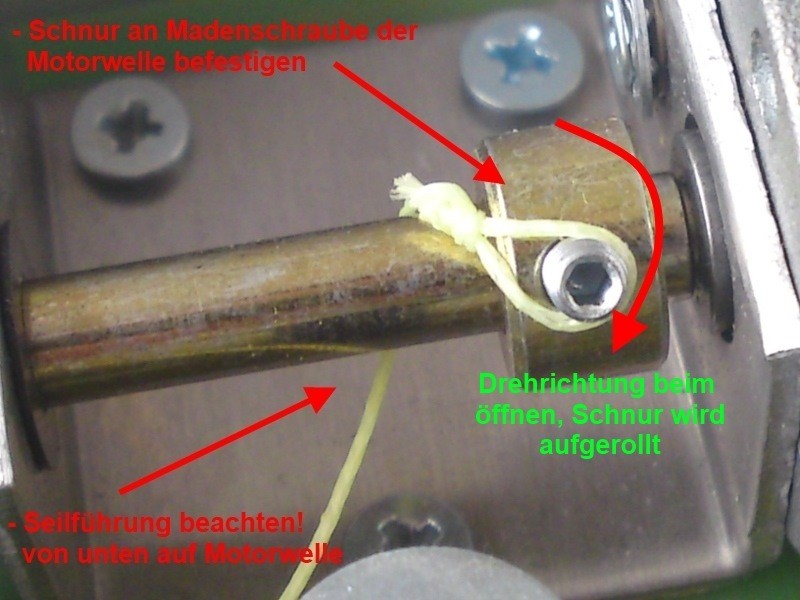

Nahaufnahme einer gelben Schnur, die an einer Madenschraube einer Messing-Motorwelle befestigt ist. Ein Pfeil zeigt die Seilführung von unten zur Welle. Ein weiterer gebogener Pfeil illustriert die Drehrichtung zum Abwickeln der Schnur beim Öffnen.

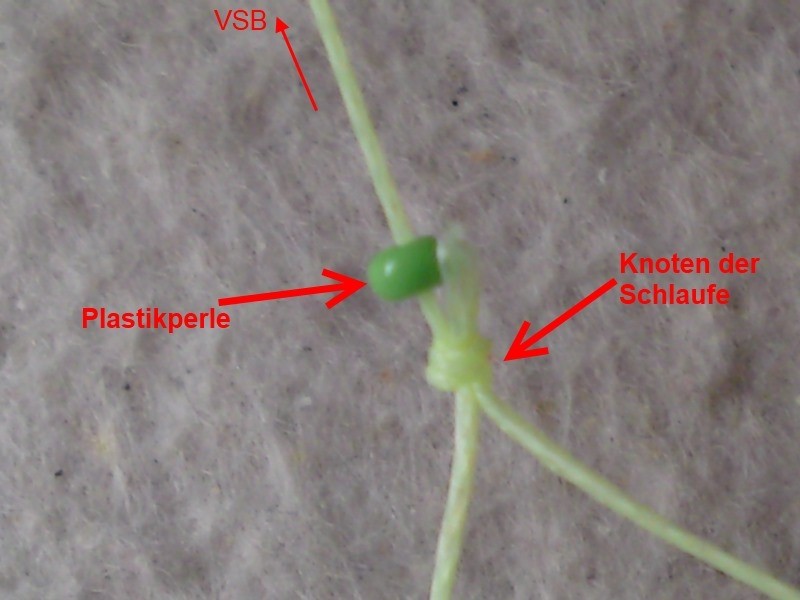

Nahaufnahme einer hellgrünen Schnur mit kleiner, runder, leuchtend grüner Plastikperle. Direkt darunter ein fester Knoten, der eine Schlaufe bildet. Die Szene liegt auf einem leicht strukturierten, hellgrau-beigen Hintergrund.

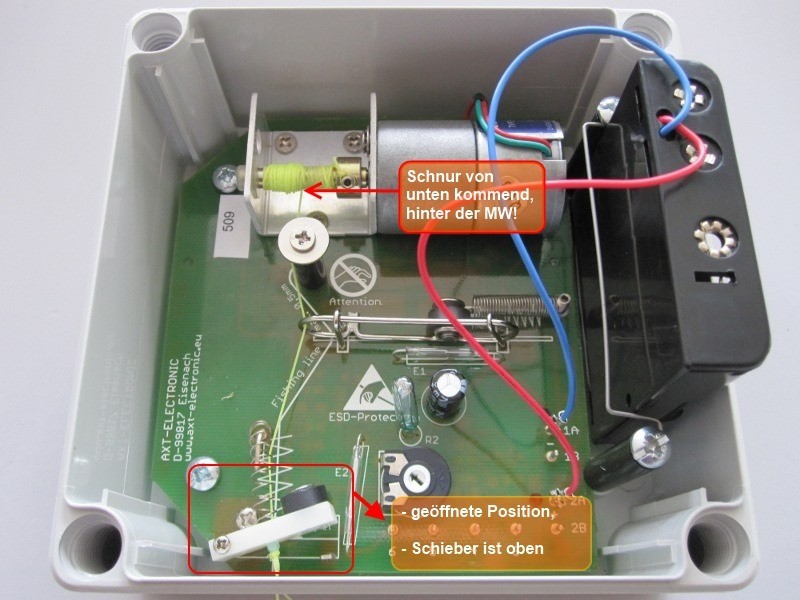

Nahaufnahme einer weißen Elektronikbox mit offenem Deckel: grüne Platine mit Bauteilen, roten und blauen Kabeln sowie kleinem Motor mit gelb-grüner Schnur. Markierungen zeigen Schnurführung hinter dem Motor und offenen weißen Schieber mit Feder.
